Milyen felszerelést használ a Kraftwerk?
(fordítás nélkül)

_______________

Néhány internetes cikk, írás:

"Kraftwerk and ARRI go to the movies together"
http://www.arri.com/

"Kraftwerk FOH talks about using d&b audiotechnik's Soundscape on tour"
https://youtu.be/cImxQqAsEEM

"Elektronische Klänge: Grammy-Gewinner KRAFTWERK mit Microsoft Surface auf 3D-Europatournee"
https://news.microsoft.com/ (in German)

"Kraftwerk played live with an astronaut on the ISS - here's how"
http://cdm.link/
https://liine.net/en/products/lemur/

"Kraftwerk in 3-D"
https://www.steinberg.net/

Néhány kép:

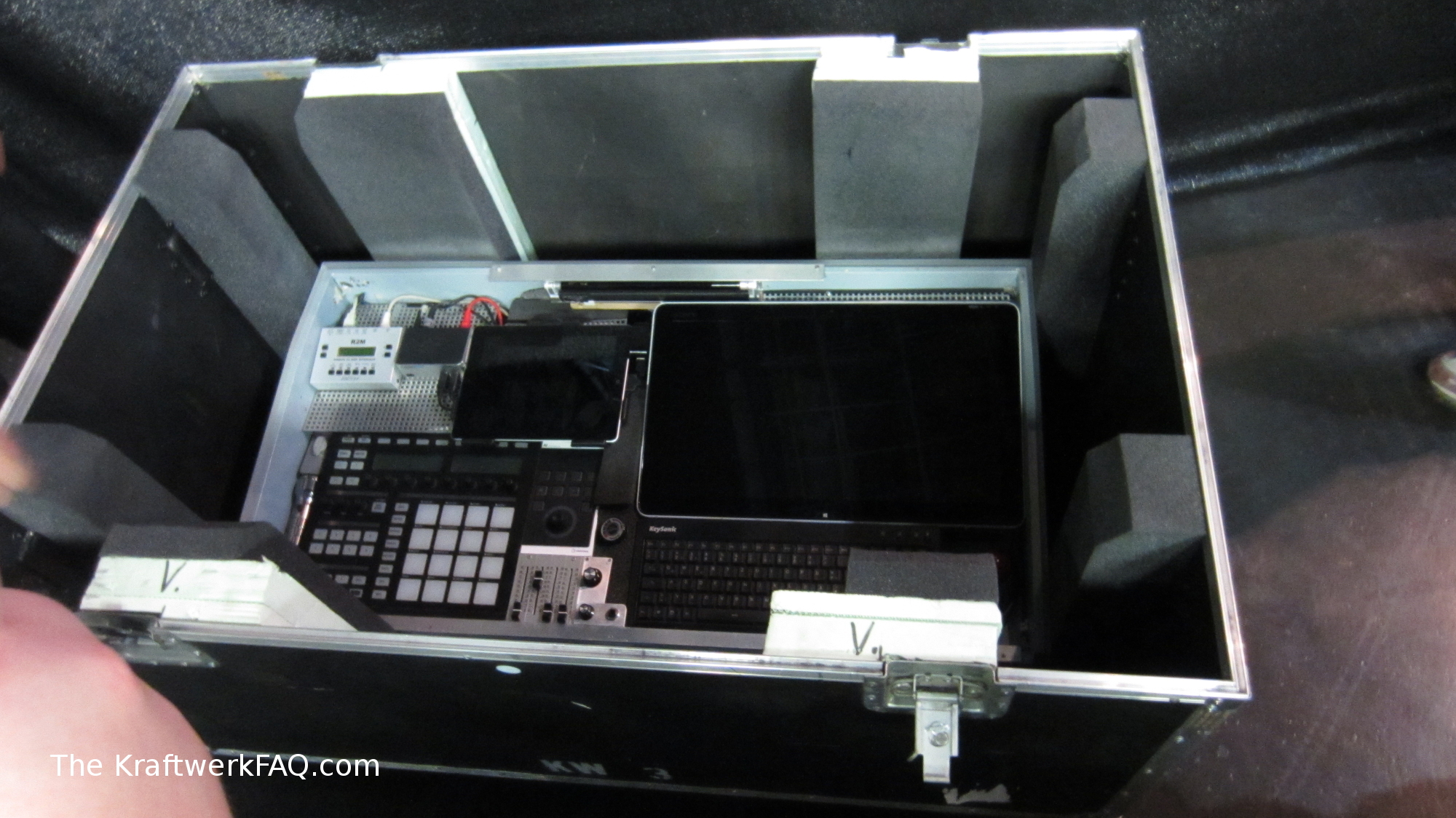

A tagok előtt látható konzolok 2014-ből:

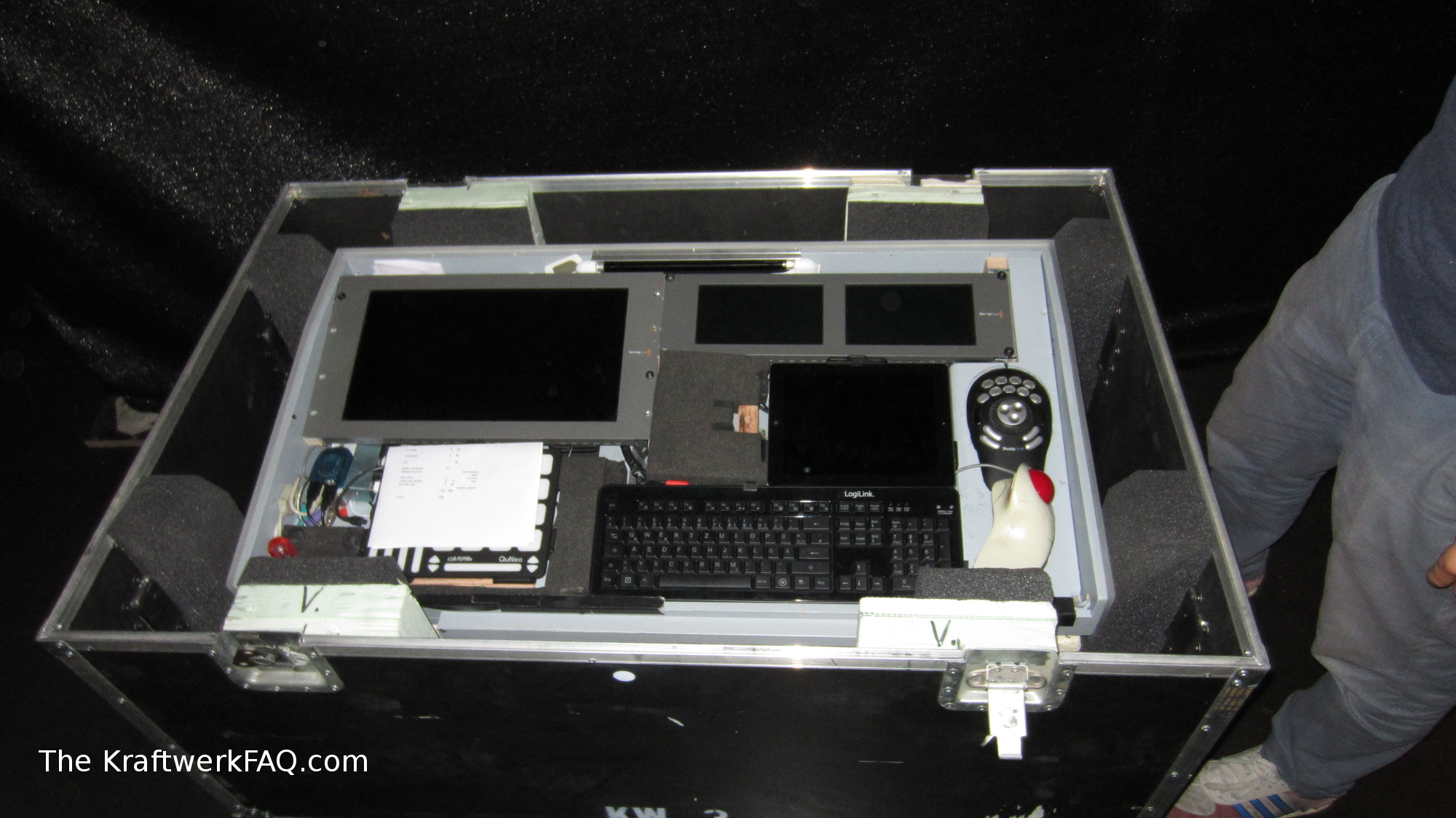

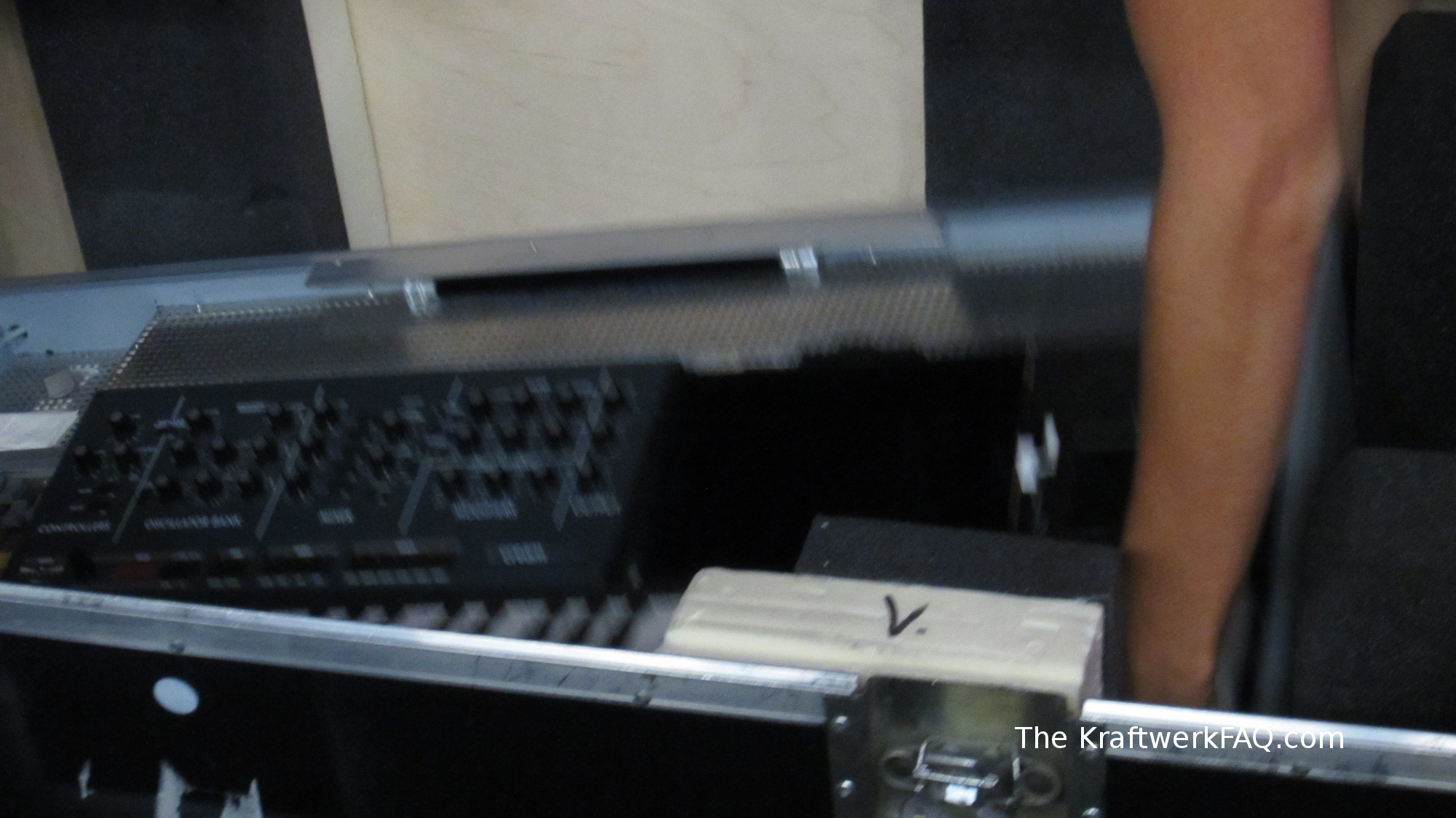

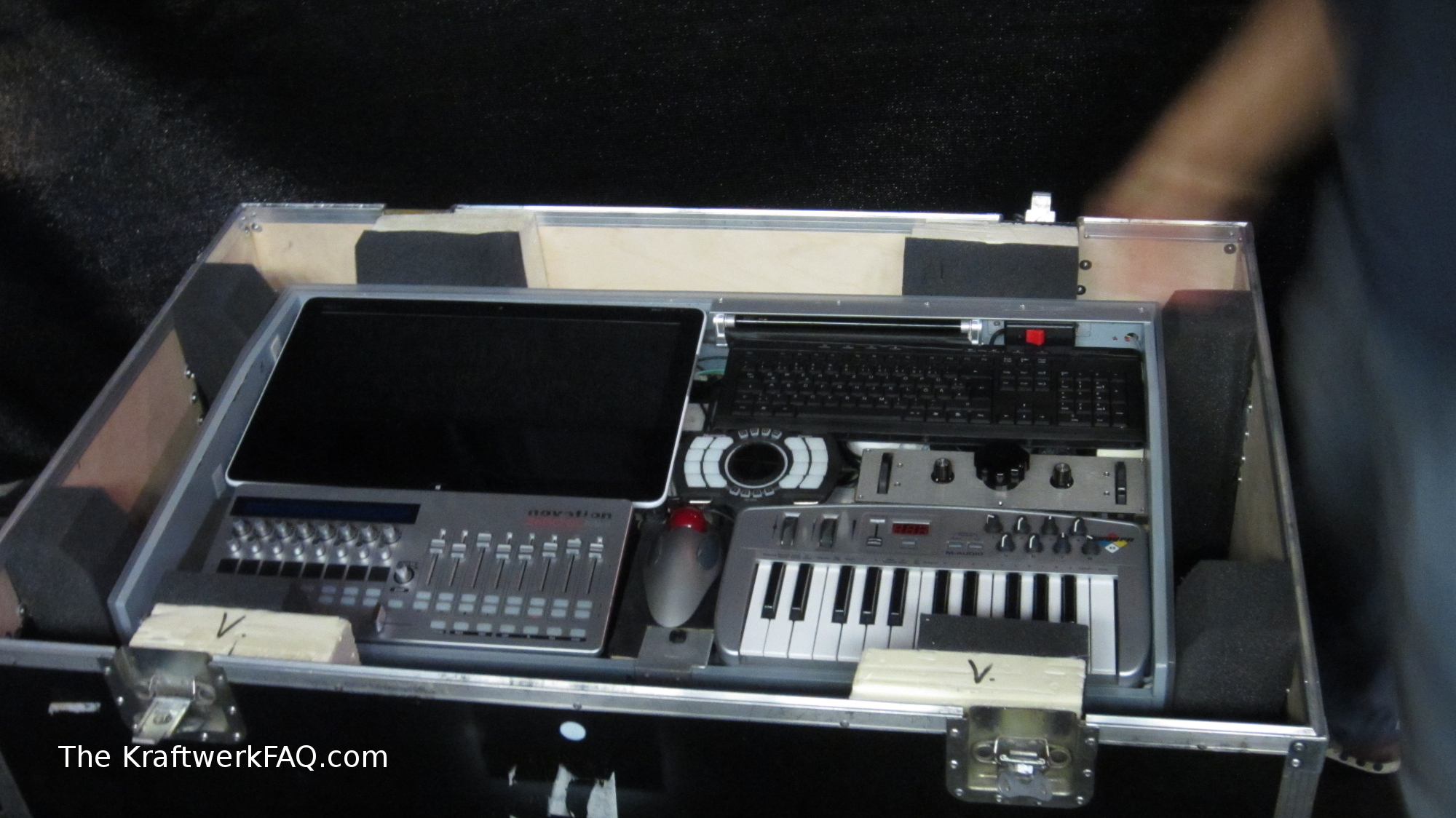

[ az első ] - [ a második ] - [ a harmadik ] - [ a negyedik ]
ahogy a színpadon állnak a közönséggel szemben, balról jobbra.

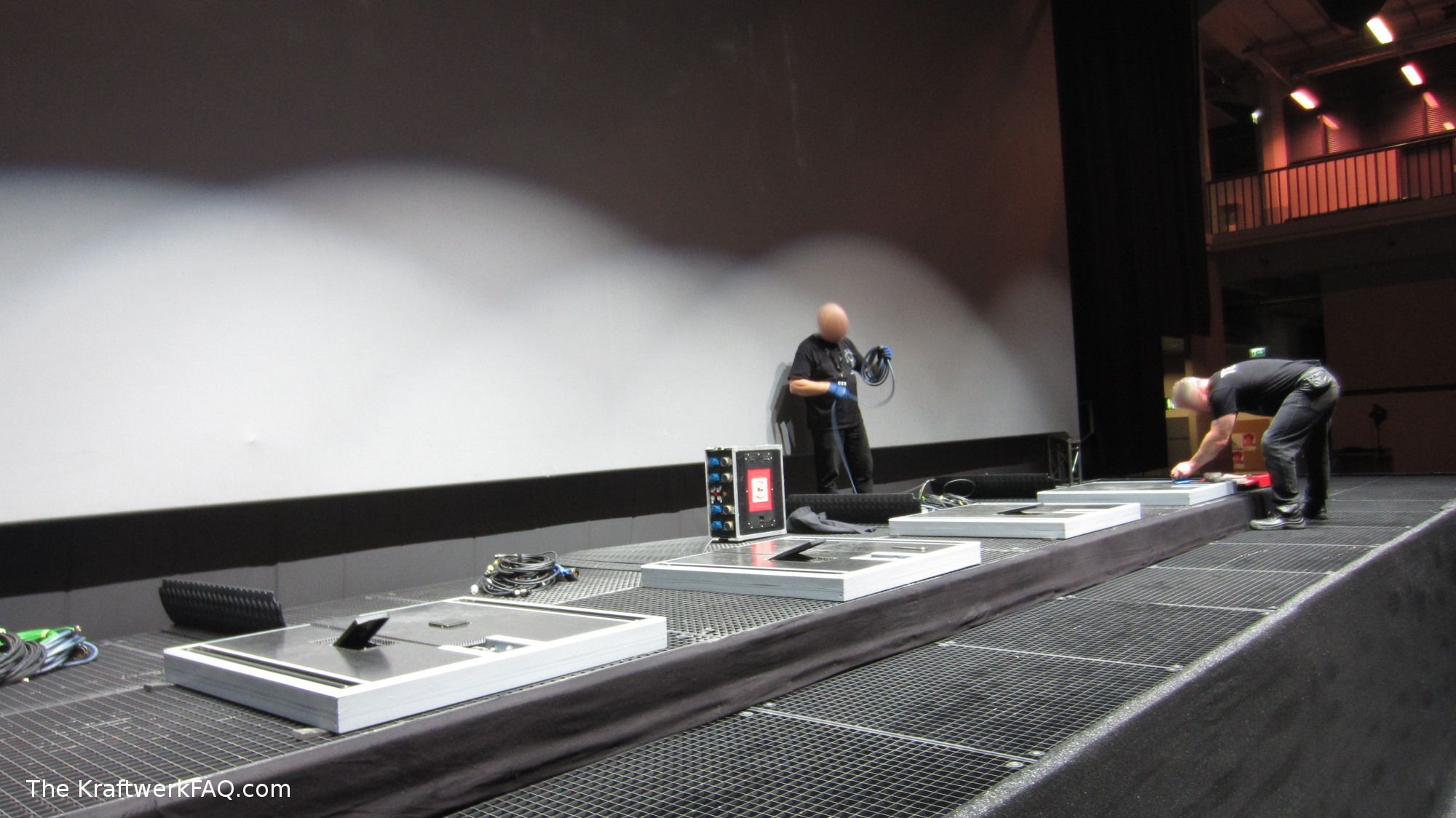

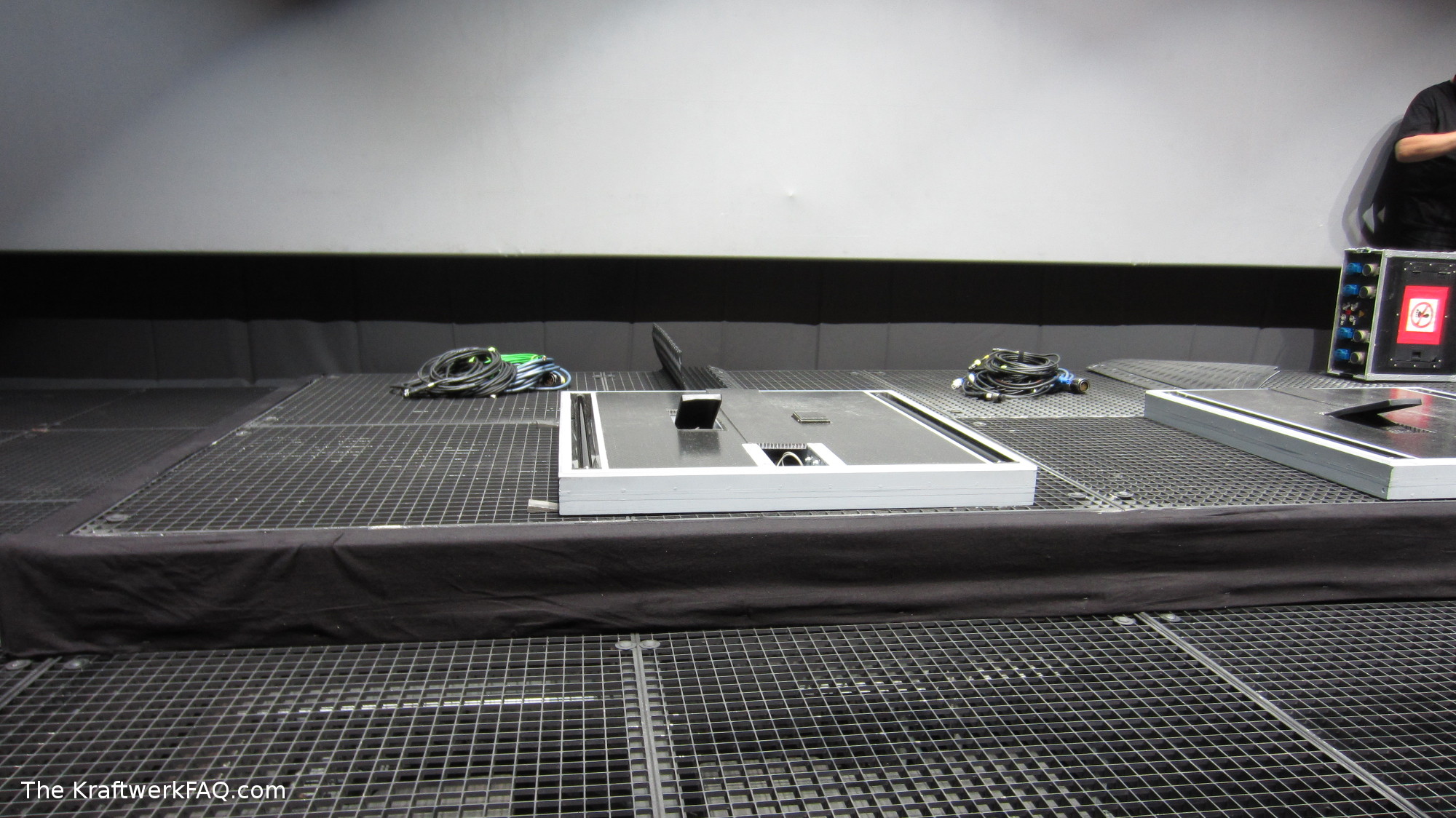

A konzolok alapja a színpadon: [ egyik kép ] - [ másik kép ]

Egy videó (2013) (forrás: eventelevator.de)

A színpad (2012) (forrás: Antenna)

_______________

Az eszközök széles választéka volt használatban az évek során. Néhány példa erre:

Az utóbbi években:

- Apple-iPad
- Sony Vaio Tap 20 / - Microsoft Surface Tablet
- Blackmagic Design - SmartView HD
- Blackmagic Design - SmartView HD SmartView Duo
- Creamware Minimax ASB
- Keysonic KSK-6001 UELX
- Maschine - Native Instruments
- Microsoft Surface Tablet
- novation ZeRO SL MkII.
- Numark - Orbit Wireless DJ Controller
- QuNeo 3D Multi-touch MIDI Pad Controller
- R2M MIDI Ribbon Controller
- ShuttlePRO v2
- Steinberg CMC AI Controller
(forrás: a már megszűnt Antenna levelezőlista)

Some new equipment, softwares, technical systems used in concerts from the year 2002 included:

- NEC projectors
- Sony VAIO laptops
- Steinberg (Cubase SX)
- Doepfer
- dbaudio
- M Audio
- Native Instruments
- ND-vision
- pmc monitors
- Propellerhead
- TC Electronic
- passive 3D projection

Equipment for the 1998 world tour included:

- Nord Lead 2 synthesiser
- Studio Electronics SE1
- optical drives
- four Kawai K-5000 synthesisers
- Quasimidi QM-309 Rave-o-lution synthesiser
- Tascam DA-88 8-track digital audio recorder
- 4 Roland mixers
- Doepfer Regelwerk MIDI Fader Box / Sequencer
- 2 Doepfer MAQ 16/3 sequencers
- Doepfer Schaltwerk sequencer
- Doepfer A-100 modular synthesiser
- DoepferMMR4/4
- miniature MIDI keyboard custom-made by Doepfer
- Doepfer LMK2 master keyboard (customised)
- Waldorf Microwave
- Boss SE50 effects processor (at least 4 of these)
- 4 Akai samplers
- Robovox (see 1990 entry below)
- laptop computer
- Eventide effects processor
- Sony disk drive

The concerts for The Mix used an Atari ST for graphics. By the time of the 1997 concert at Tribal Gathering, graphics were apparently supplied by a Toshiba PC with a magneto-optical drive. This concert featured quite a lot of audio equipment by Doepfer, including the Schaltwerk sequencer and the MMK2 miniature keyboard (used in the performance of 'Pocket Calculator'). There were also a couple of Akai samplers, mixers, patchbays and a CD player of the type used by DJs and radio stations.

Concerts in June 1992 in the UK featured an Akai DD1000 Digital Recorder.

In November 1990, Florian Schneider and colleagues patented a "system for and method of synthesizing singing in real time". This become known as the Robovox.

At some points during the 1980's, Kraftwerk used:

- NED Synclavier
- 1 Yamaha TX816 synthesiser
- 2 Atari ST computers

On the 1986 album Electric Cafe:

- a Linn 9000 Drum Machine(?)
- Yamaha TX816(?)
- Sequential Circuits DrumTraks(?)
- Roland TR-808 (Musique Non Stop)(?)
- E-MU Emulator
- NED Synclavier provided resynthesized voices on the tracks Electric Cafe and Music Non Stop(?).

On the 1983 single Tour de France, a pre-production E-Mu Emulator sampler provided the Pentatonic Harp Glissando and Slap Bass sounds.

The 1981 Computer World tour included:

- a Sequential Circuits Prophet 5 synthesiser
- a Moog Minimoog synthesiser.
- a Moog Polymoog synthesiser
- Texas Instruments Language Translator (for electronic voices, it has different language memory cards)
- Roland MC8 MicroComposer sequencer (although this was not used on any Kraftwerk records).
- Custom-built 32-step analogue sequencers by Matten & Wiechers.
- Texas Instruments Pocket Translator
- Dubreq Stylophone (this is a small handheld 'synth' made in the 1960s, which operated via a stylus touching a metal keyboard, the original versions could not switch octaves)
- Mattel BEEGEE mini keyboard

The calculator used to make sounds in the song Pocket Calculator was probably the Casio FX-501b. Some of the other sounds on this track were made using a Mattel Bee Gees Rhythm Machine, a battery-powered keyboard released in 1978.

A Friendchip "Mr. Lab" unit (aka "Music and Rhythm Laboratory") was used on the 1981 album Computer World. This offered TR808-style rhythm programming and a TB303-style miniature keyboard that allowed the programming of
sequencer patterns.

Equipment used in the late 1970's included:

- 2 "Synthanorma" 16-step custom-built analogue sequencers built by Matten & Wiechers
- Farfisa electric piano
- custom-built electronic drum pads
- Moog Minimoog
- ARP Odyssey
- Orchestron (see the separate entry below)

On the 1978 album The Man-Machine, a Moog Micromoog synthesiser provides the bass sound on The Model. An Eventide Digital Delay was used on this album only.

On the 1977 album Trans-Europe Express, an Eventide FL-201 Instant Flanger was used.

On the 1976 album Radioactivity:

- Ralf Hütter sings through a Roland RE-201 Space Echo on the song Antenna.
- A military speech synthesizer, based on creating phonemes, was used on the song Radioland.
- An Orchestron provided choir sounds.

On the 1974 album Autobahn, Kraftwerk used:

- Moog Minimoog
- ARP (white-faced) Odyssey
- customized Farfisa Rhythm Unit 10
- Vox Percussion King
- Farfisa Professional Piano
- EMS Synthi-A
- Schulte Compact Phasing A
- Mutron Biphase
- other outboard equipment in Conny Plank's studio

The back cover of the 1973 album Ralf & Florian shows a Moog Minimoog synthesiser, a Farfisa electric piano, an EMS Synthi A synthesiser, flutes and an eight-string guitar.

In an interviewpublished in The Guardian (1st March 2001), former Kraftwerk member Karl Bartos says that "in the early days of Kraftwerk" Ralf Hütter "bought an immense and expensive Moog synthesiser". However, all other sources indicate that the only Moog in the early days was the Minimoog mentioned above (the Minimoog was expensive, but not immense like the Moog modular synthesisers).

The following vocoders have been used by Kraftwerk:

- Roland SVC-350
- Roland VP-330
- Sennheiser VSM-201
- EMS 2000/3000/5000 series
- Synton 221 (unconfirmed)

Other equipment used by the band over the years includes:

- Hammond L-100 organ
- Hammond B3 organ
- Farfisa organ
- Rotor Sound
- Dynacord Echocord
- Dynacord Echocord Mini
- Eminent Amplifier
- Echolette Panorama Mixer
- Echolette Echocord Super - see more at http://www.el-me-se.de
- Schulte Compact Phasing A
- Mutron Biphase
- ARP 2600 semi modular synthesiser (unconfirmed)
- ARP 2500 modular synthesiser (unconfirmed)
- ARP Omni 1
- Oberheim SEM synthesiser (unconfirmed)
- Korg PS-3100 (used live by Karl Bartos)
- Korg PS-3200
- Korg PS-3300 (now owned by Karl Bartos)
- Texas Instruments TI-99a Computer with Speech Synthesizer cartridge
- Eventide H-910 Harmonizer
- Mattel Synsonics electronic drum
- Roland 100m modular synthesiser
- Simmons SDS-5 Drum Modules
- Triggersumme (a precursor of the Simmons SDS-6, a Matrix of 5x32 clocked switches which allowed Wolfgang Flür to program patterns of 2x16 or 1x32 steps, controlling either the Simmons SDS-5 or other rhythm units)
- Roland TR-808 Rhythm Composer
- Doepfer A-100 modular synthesiser modules
- Doepfer MS-404
- Roland S-750 sampler
- Roland S-770 sampler
- Shure microphones
- guitars, flutes, a vibraphone and other acoustic instruments, in the early years of the group.

A fenti információ forrásai:
- Synthesizerstudio Bonn and Matten + Wiechers
- Stephen/Wavecomputer360 (különleges köszönet a sok információért)
- Karl Bartos interjú (1998 március) a 'Sound on Sound' magazinban
- az 'Electronics and Music Maker' magazin cikkei,
- az 'Aktivität' magazin írásai
- Wolfgang Flür önéletrajza
- Minimum Maximum Notebook
- Antenna Mailing list

fel.

Mikor kezdett a Kraftwerk vetíteni a koncerteken?

1975-ben már volt olyan koncert, ahol vetítettek néhány állóképet. 1981-től először mutattak be videót a koncertek alatt, négy, a Sony által részükre gyártott kivetítőre. A 2002-es turné kezdetétől a négy kivetítőt lecserélték egy nagy háttérre és három vetítőgépre a 2009-es 3D vetítésig.

Lásd még a következő kérdést: Milyen 3D vetítést használ a Kraftwerk?

fel.

Milyen 3D vetítést használ a Kraftwerk?

A Kraftwerk első alkalommal 2009. április 25-én a németországi wolfsburgi koncerjén használt először 3D vetítést, az úgynevezett passzív 3D (polártechnikás) technológiával.

3D   3D

Két vetítő létezik, az egyik a jobb, a másik a bal szem számára. A szinkronizált filmeket két egymásra helyezett projector vetíti a speciális ezüstszínű vászonra. A vetítők elé két, eltérő síkban polározó polárszűrőt helyeznek. A vetítés során egyszerre vetítik ki mind a két szem képét, ám a szűrőknek köszönhetően az egyik szem képe az egyik szűrőn, a másik szem képe a másik szűrőn keresztül jut a vászonra, majd onnan visszaverődve a nézőhöz. A nézők szemüveget kapnak, a lencsék a polárszűrő szerepét töltik be, mégpedig úgy, hogy egy szembe csak egy kép jut, pont az, amelyik annak a szemnek megfelelő szögből készült. A technika előnye, hogy nem vész el szín, hátránya, hogy a szűrések miatt csökken a fényerő. Bővebben a 3D vetítésről.
Továbbá: http://www.awater3d.com/ és http://www.dataton.com/

Néhány alkalommal, nagy szabadtéri vetítéseknél, LED-falat használtak, például:
- 2016, Verona, Arena di Verona, Olaszország
- 2017, Düsseldorf, Ehrenhof, Németország
- 2017, Perugia, Umbria Jazz Festival, Olaszország

fel.

Volt valaha, hogy a Kraftwerk tagjait robotok helyettesítették?

Nem.Igaz, hogy 1981-ben a The Robots előadásánál négy bábu is a színpadon volt, de a négy zenésszel együtt, akik úgyan úgy játszottak, mint nélkülük.

Aztán 1991-ben a bábukat lecserélték robotokra (saját arcképpel, de a test robotszerű) és ők a The Robots szám alatt nem tartózkodtak a színpadon.  Az elmúlt években is így adták elő ezt a számot. Kivételt képeznek a 2002 - 2003-as és a 2011-2014-es évek koncertjei, amikor is 'személyesen', robotok nélkül játszottak (erre két példa:2003, Ausztália, Melbourne, Big Day Out fesztivál és 2013. Latitude Festival, Southwold, UK).

fel.

Milyen hangszer adja a kórushangot a Radioactivity számban?

A Radioactivity-n (az 1975-ös Radioactivity albumról) a kórushangzást nem Mellotron (a híres hangszer, mely kórus szalagfelvételeket és gépi hangokat egyesít) adta, mint ahogy azt gyakran hiszik, hanem egy Orchestron nevű eszköz. Ez egy analóg mintavevő hangszer volt, mely optikai lemezeket használt a valódi hangok és zenekari hangszerek tárolására. A Kraftwerk jóval a hangszer hivatalos forgalomba kerülése előtt kapott egy ilyet a gyártótól. Kezdetben egy egybillentyűzetes Orchestron-juk volt, de később szereztek egy másikat két klaviatúrával; ezt használták 1981-es turnéjuk első feléig, amikor lecserélték egy második Moog Polymoog szintetizátorra.

Az Orchestront használták kórus és vonós hangzásokhoz számos más Kraftwerk-számban, például a Radioland, Franz Schubert és Showroom Dummies címűekben. http://www.optigan.com/

fel.

Mi a vocoder?

Röviden:

A Kraftwerk számokban (pl. Die Stimme der Energie, The Robots, Autobahn) sok elektronikus hangot vocoder használatával állítottak elő. Ez a készülék nem szintetizálja az emberi hangot, hanem egy olyan eljárás, amely egy hang spektrális karakterét helyezi egy másikra; a vocoder módosítja egy 'hordozó' jel harmonikus összetevőjét és amplitúdóját, hogy tükrözze a 'gerjesztő' jelét. Például tegyük fel, hogy egy szintetizátorhangot akarunk valakinek a hangjával vezérelni: így egy 'éneklő' szintetizátor jönne létre. Ez esetben a 'gerjesztő' jel az énekes hangja, mikrofonon át betáplálva a vocoderbe. A szintetizátor hangját a vocoder 'hordozó' bemenetébe kell betáplálni. Az illető beleénekel vagy -beszél a mikrofonba, miközben a szintetizátor hangja jelen van. A vocoder analizálja a különböző frekvenciasávok hangerejét a gerjesztő jelben (ebben a példában az énekes hangjában) és beállítja a megfelelő frekvenciasávok hangerejét a hordozó jelben (a szintetizátor hangjában). Az éneklés effektusa így gyakorlatilag 'rákerül' a szintetizátor hangjára, míg a hangzás teljesen elektronikus marad (az énekes hangja nincs benne a vocoder kimenetében; csupán a szintetizátor saját hangjának vezérlésére használtuk).

Részletesebben:

A vocodert eredetileg telefonvonalak érthetőségének segítésére fejlesztették ki, de ma sokkal szélesebb körben használják hangszerként. Egy 'hagyományos' hardveralapú vocoderben a gerjesztő jel analízise sávszűrők csoportjával történik, mindegyik szűrő más központi frekvenciára van hangolva. Minél több szűrő van, annál nagyobb a gerjesztő jel harmonikus összetevője amplitúdóváltozása követésének felbontása. Ez azt jelenti, hogy (ha minden más azonos) sokkal érthetőbb eredményt várhatunk a fenti példában 24 sávszűrő használatával, mint csak 10-zel. A gerjesztő jelhez alkalmazott szűrőcsoport mellett megfelelő szűrőcsoport van a hordozó jelhez is.
A gerjesztő jelhez alkalmazott szűrők csoportjában mindegyik sávszűrő kimenete egy burkológörbe követő-be van betáplálva. Ez feszültséget hoz létre, amely a bemenő jel hangerejének megfelelően változik, vagyis ha egy frekvenciasáv hangosabb majd halkabb lesz, a burkológörbe követő létrehoz egy feszültséget, mely ennek megfelelően emelkedik, majd csökken. Ezt a burkológörbéket tápláló kimeneti feszültséget használjuk a hordozó jel útjában lévő megfelelő szűrőn átmenő jel amplitúdójának vezérlésére. Így olyan helyzet alakul ki, melyben a hordozó jelben lévő frekvenciasávok amplitúdója a gerjesztő jel frekvenciasávjai amplitúdójának változásának megfelelően jön létre.

fel.

Mi a sequencer?

A sequencer egy olyan berendezés (eredetileg hardver, de ma inkább számítógépes program), amely a zenész utasításait tárolja és küldi a zenész által meghatározott módon egy elektronikus hangszerhez, azonnali végrehajtásra. Például utasítások tárolhatóak zenei hangok sorozatának lejátszására, majd küldhetőek ismételten egy szintetizátorhoz úgy, hogy egy ismétlődő hangmotívum (szekvencia) hallható.

Fontos megjegyezni, hogy a sequencer nem a hangszer által létrehozott hangot tárolja (bár a modern 'sequencer'-nek nevezett csomagoknál ez plusz szolgáltatásként lehetséges), hanem inkább az adatot, mely a hangszer a hang létrehozására történő utasításához szükséges. Így ha egy elektromos zongorára küldünk egy szekvenciát, a hangokat úgy fogjuk hallani, mintha zongorán játszanák, de ha ugyanazt a szekvenciát egy olyan szintetizátorra küldjük, amely hegedű hangzásra van programozva, szintetikus hegedűn játszott hangsor lesz hallható.

A legtöbb modern sequencer nagyon okos, és ha hasonlóképpen okos elektronikus hangszerekhez csatlakoztatjuk, nem csak hanginformációkkal tudjuk irányítani, hanem a hangerőt, különböző hangszínjellegeket és sok más paramétert meghatározó adatokkal is. A korábbi sequencerek, mint amilyeneket a Kraftwerk használt az 1970-es években, sokkal primitívebbek voltak, de korlátaik kétségtelenül segítettek megformálni a Kraftwerk zenéjének hangzását; az egyszerű, ismétlődő szekvenciák gondos kiválasztása és kezelése/alkalmazása meghatározó jellege a Kraftwerk gyakran 'mechanikus', mégis 'lélekkel teli' hangzásának.

fel.

Mi az az 'IOSONO rendszer'?

A Wikipedia írását idézve:

ezt valaki szépen lefordíthatná
"Iosono is the product name of an audio system presented by the Fraunhofer Institute IDMT and the Iosono GmbH in 2004. It is based on wave field synthesis, a method to use secondary audio sources to recreate primary wave fields, that was developed at Delft University of Technology in the Netherlands in the 1980s.

Given a 3D audio 'picture' of the scene, a specialised algorithm generates secondary sound waves necessary to recreate it in the particular room and then instructs a large number of speakers (300-400) to generate the 'audio hologram'. While traditional surround sound systems can only recreate the original 3D sound in a small 'sweet spot', Iosono claims it can recreate the original audio in the whole room."

További információ:
www.iosono-sound.com/
/Case_Study_Live_Kraftwerk.pdf

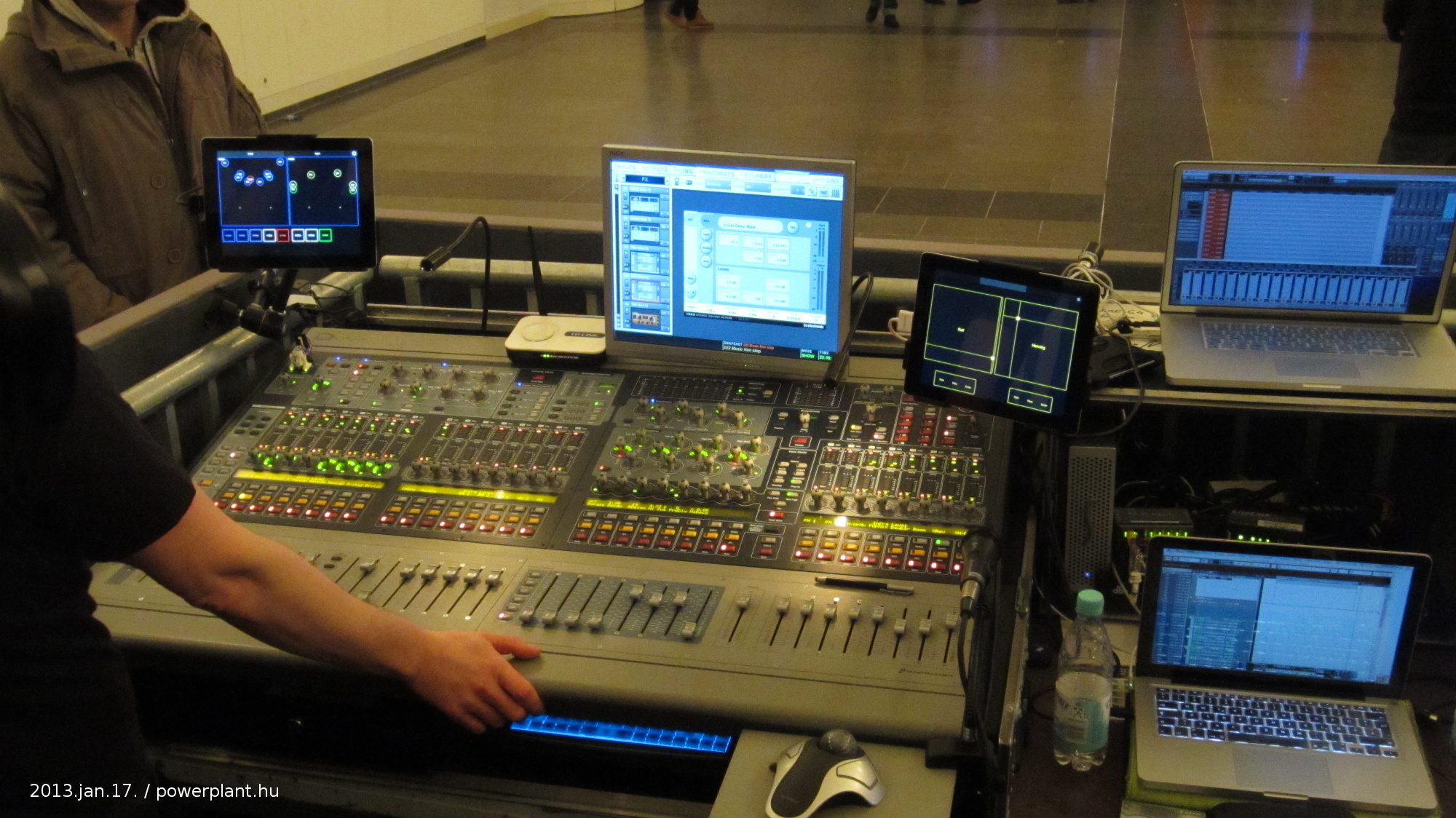

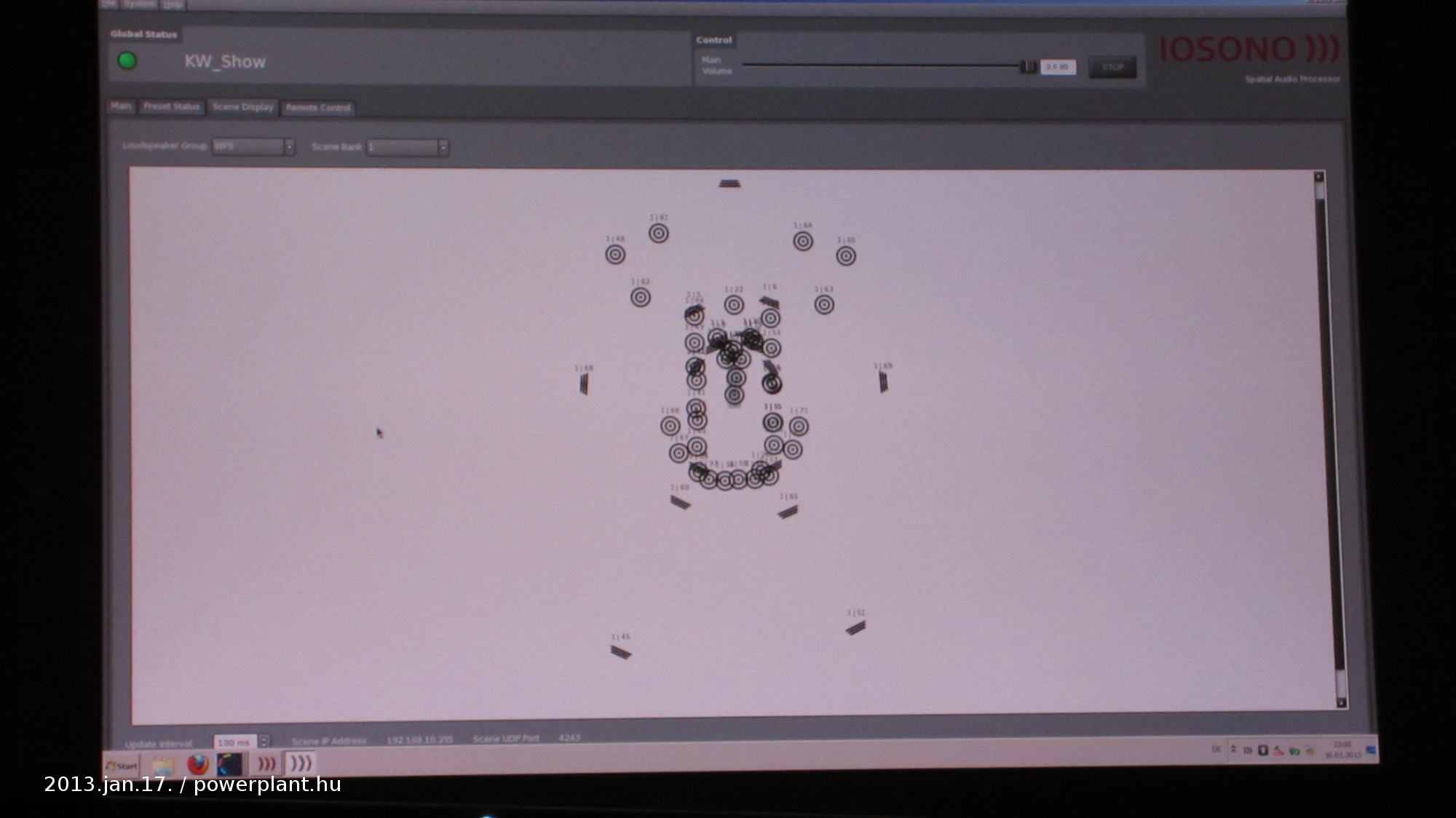

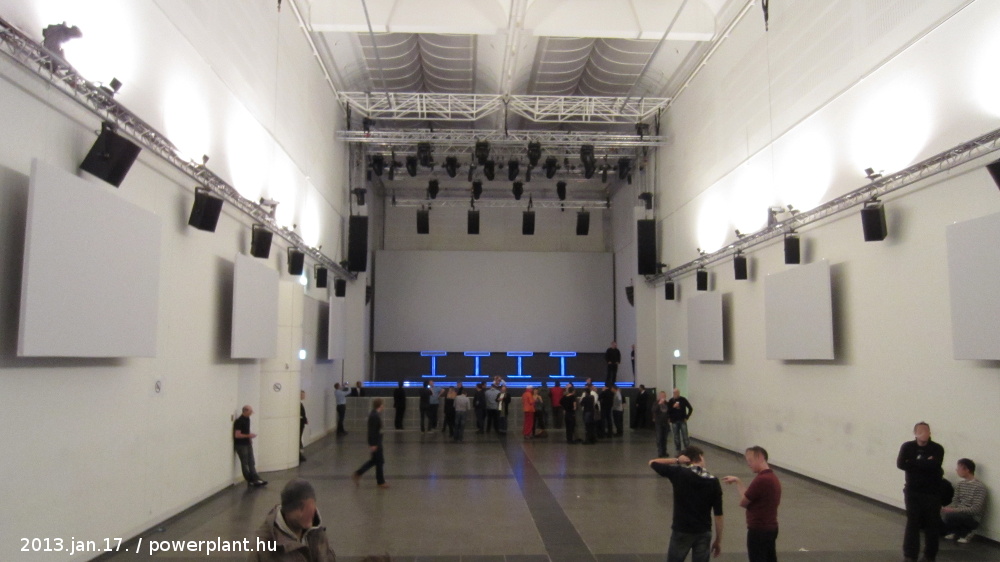

Néhány kép: (Düsseldorf, 2013. január)

mixer with iosono  mixer with iosono
mixer with iosono
